変流器(最高電圧 1.15kV迄用)
角窓型ダブルモールド変流器 CTC-NS シリーズ
意匠登録 No.1402961
一次貫通銅帯に対応したシリーズで150A~6000Aまで幅広くラインナップしています。一次導体直接取付金具を使用することにより直接取り付けることが可能です。
15VA品はコンパクトで経済的です。
当シリーズはJIS C 1731-1に準拠製作しておりますが、ご要望によっては IEC等の海外規格での製作も可能です。
15VA品はコンパクトで経済的です。
当シリーズはJIS C 1731-1に準拠製作しておりますが、ご要望によっては IEC等の海外規格での製作も可能です。
ラインナップ & 概略納期 [List-D]
形式 & 納期 | CTC-N15S | CTC-N40S | |
---|---|---|---|
※Lead Time(お送り先が日本国内に限ります、海外発送につきましては別途輸送費が発生いたします。) ☆=在庫対応品のため 弊社受注後 在庫確認後 1週間以内 京都工場発送(在庫が無き場合は別途担当員よりご連絡差し上げます。) △=非在庫対応品のため 弊社受注後 別途協議によります。 | |||
定格一次電流(A) | 150A | ☆ | - |
200A | ☆ | ☆ | |
250A | ☆ | ☆ | |
300A | ☆ | ☆ | |
400A | ☆ | - | |
500A | ☆ | ☆ | |
600A | ☆ | ☆ | |
750A | ☆ | ☆ | |
800A | ☆ | ☆ | |
1000A | ☆ | ☆ | |
1200A | ☆ | ☆ | |
1500A | ☆ | - | |
2000A | ☆ | ☆ | |
2500A | - | ☆ | |
3000A | ☆ | ☆ | |
4000A | ☆ | ☆ | |
5000A | - | △ | |
6000A | - | △ | |
定格二次電流(A) | 5A | ||
定格負担(VA) | 15VA | 40VA | |
確度階級 | 1.0 | ||
過電流倍数 | 40倍 / 1秒 | ||
絶縁レベル(kV) | 1.15kV / 4kV / - | ||
定格周波数(Hz) | 50/60Hz (両用) |
特徴
- 取付盤内スペースに合わせて、縦取付・横取付・ブスバーへの直接取付をすることができます。

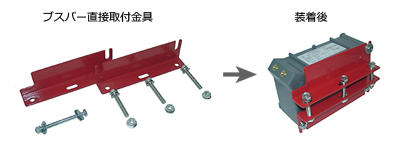

- 標準取付足とは別にブスバーへの直接取付は直接取付金具を別売オプションパーツとして用意しています。
なお、取付方法については別途説明書をご用意しております。下記からダウンロードが可能です。
注意
- 上記表の絶縁レベルは、最高回路電圧 / 試験耐電圧 / インパルス電圧 (kV) を示します。
- コアの特性により、多少重量が変化します。
